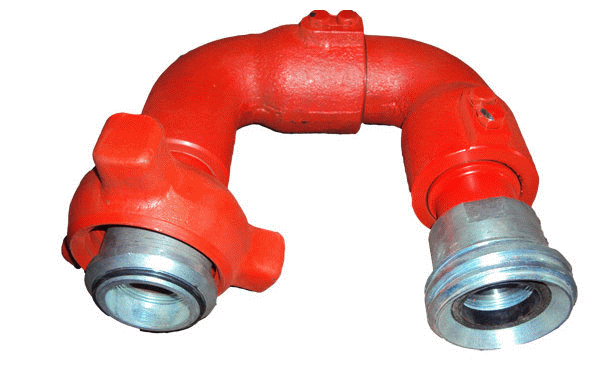

Колено шарнирное и БРС эксплуатируются совместно для изменения направления трубопровода, обеспечивая различные углы между осями труб.
В большинстве случаев колено шарнирное 3КШ применяют на временных трубопроводах высокого давления в ходе его монтажа и демонтажа для буровых и цементировочных насосов, агрегатов (при низком давлении можно применить шланг), например для откачки воды из скважин (либо при нагнетании) или крепежа к вспомогательными трубопроводами, гидропескоструйной перфорации, цементировании скважин, обработке призабойной зоны.
Каждый угловой элемент рассчитан на давление при испытаниях 65 МПа, давление рабочее 32МПа, масса - 17 кг, длина 95 мм, диаметр 150 мм, температура эксплуатации до 200 градусов и до -60.
Колено шарнирное марки состоит из двух угловых элементов, соединенных в замково-поворотный узел (шарнирно), поворачиваемых друг против друга на любой угол – это обеспечивается 2 сплошными кольцевыми рядами шариков (диаметр 8 мм), играющими роль подшипников. Шарики движутся по беговым дорожкам, выполненным внутри углового элемента, отверстие дорожки беговой сверху фиксируется болтом М16. Герметичность соединения угловых элементов колена шарнирного, обеспечивается уплотнительной манжетой (в месте соединения углового элемента (внутри конструкции)) и резиновым кольцом. Герметичность соединения с БРС обеспечивает специальная ФУМ лента.
